Estrutura terminada

Com a construção de toda a cofragem do tecto do piso térreo, procedeu-se à montagem de toda a estrutura de ferro.

Entretanto chegou ferro que foi misturado com outro que estava à um mês na obra, permitindo ver facilmente diferentes componentes da estrutura, como os pórticos, vigas e os locais de descarga dos pilares sobre a laje...

A Cofragem já estava toda montada, começa-se a ter uma noção do local da cobertura. É a altura para corrigir alguns pontos...

No dia seguinte ao chegar à obra, já a maioria do betão tinha sido colocado, impedindo de ir ver a estrutura de ferro da pala da varanda...

Faltava apenas uma pequena parte, que aguardava pelo ultimo camião...

Que não se atrasou! Este é um momento de grande agitação na rua e os vizinhos juntam-se a lançar bitaites... :)

Quando terminaram estava assim... Curioso que as contas da quantidade de betão do empreiteiro nunca falham...

Tinha ficado a faltar apenas uma pequena parte de uma pala, que foi feita passado uns 2 dias...

Os dias de sol que se fazem sentir, permitem ver qual será a exposição solar. Varandas dos quartos viradas a sul, com sol da manhã... :)

Bem como na varanda da sala...

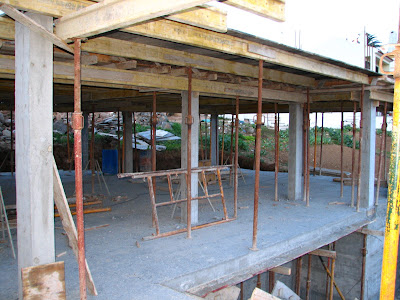

No piso inferior, já iniciaram a remoção de algumas partes da cofragem... Começa-se a ter uma noção do tamanho real das coisas :)

Preparação do tecto do piso térreo

O trabalho da semana passada correu como planeado. Todo o piso térreo e os pilares que irão suportar o tecto, foram montados em tempo utíl, ficando a secar durante o fim de semana.

Ainda se falou em "regar" toda a placa caso estivesse calor no fim de semana, contudo tivemos uma ajuda. O tempo esteve húmido e choveu bem no domingo, o que garantiu água para o betão secar. Segundo os entendidos, é bom isso acontecer que evita rachadelas e secagens muito rápidas.

Tivemos que olhar para o projecto com olhos de ver e resolver algumas coisas... A área útil no sótão será mais reduzida do que pensávamos, o que elimina por completo a possibilidade de fazer o mesanino... :(:(:(

Assim, o trabalho nesta semana concentrou-se em montar toda a cofragem para suportar a placa maciça que irá constituir o tecto do piso térro.

Resolvemos igualmente a questão dos algeirozes, que tinham sido mal projectos.

O indicador real de inclinação de um algeiroz, indica que deve haver um declive de 1 cm (altura) por cada 1 metro (comprimento). Por acção da gravidade a água irá escorrer para o local mais baixo.

Assim, para uma das placas que nós temos, que tem 12 metros, iria necessitar de um declive de 12 cms. Mesmo que este valor fosse arrendondado para 10 cms, seria incorrecto abrir este algeiroz numa placa com 20 cms de espessura.

A resolução passa por dividir esses 12 metros, colocando o ponto do algeiroz ao centro. Isto trouxe outro problema, que sera o de escoamento de "metade" do algeiroz. A solução irá passar pelo pilar esquerdo da foto abaixo...

Esta cofragem irá receber uma placa suspensa. Com cerca de 2,5m por 4m, irei tentar obter imagens da armação de ferro que será feita.

Fica por cima da varanda dos jantares :)

Matéria prima

Alguns exemplos da matéria prima utilizada na fase de estrutura...

Ferro, muito ferro...

Estas pequenas peças de aço são usadas para fixar a cofragem:

Ficando posteriormente apenas uma ponta de fora, que se parte no final:

Madeira para cofragens...

Blocos de Cimento

Betão:

Brita:

Ferramentas de alta tecnologia :)

Pormenor de Construção - Escadas

Gostaria de partilhar um conjunto de imagens que podem servir para alguém que se questione como é feita uma escada em betão. No nosso caso temos duas escadas, uma interior e uma exterior.

Na escada interior, começou-se por deixar um conjunto de ferros preparados aquando a preparação da placa térrea.

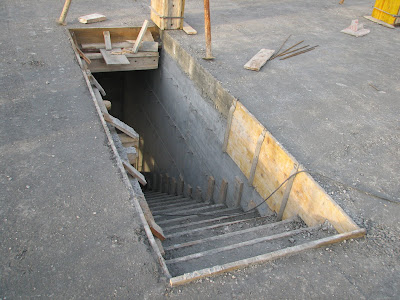

Procedeu-se posteriormente à elaboração Cofragem, onde está toda a estrutura de ferro e que irá receber o betão:

De forma a criar os degraus, a cofragem deve garantir que o betão de mantenha no lugar. Esta imagem mostra uma madeira que é colocada na vertical para cada um dos degraus:

É feito uma curvatura no degrau, evitando assim uma saída directa para a parede :)

Pormenores que por vezes quem está concentrado no "papel" nem sempre se apercebe...

O resultado final, é semelhante a isto:

No exterior a preparação da escada é efectuada com duas sapatas e um pilar:

Aqui o trabalho de cofragem já é mais complexo. Quer pela forma da escada, quer pela base onde a cofragem está assente. (Chão)

Novamente a preparação para os degraus ficarem logo feitos:

O encontro com a placa, maciça, bem como a "quebra" nos degraus:

(Alguém sabe o nome técnico para uma escada cm esta forma?)

O resultado final é o seguinte:

Pilares no Piso Térreo

No final do mês de Fevereiro podemos "entrar em casa" pela primeira vez. Tinha sido feita toda a placa do piso térreo, bem como os pilares que irão suportar a placa do tecto do piso térreo.

Começa existir uma noção do tamanho das divisões bem como a sua posição.

Fomos à varanda da sala pela primeira vez:


Espreitámos para dentro da sala:


Mais umas varandas:

Bem como a escada que dá acesso ao piso inferior:

Manteve-se toda a estrutura de suporte do tecto da cave, evitando assim qualquer tipo de problema.

A partir do solo a noção do tamanho começa-se a notar melhor. Nesta imagem ve-se o a varanda dos jantares...

Esta é uma perspectiva de todo o cenário :)
